Imagina esta situación: te acabas de despertar en tu furgoneta camper aparcada en un prado verde y húmedo. Ha llovido durante la noche. Bajas descalzo para respirar el aire fresco de la mañana, te giras, y al poner la mano descalza sobre la chapa metálica de la furgoneta para apoyarte, recibes una descarga eléctrica brutal que te tira al suelo. Tu corazón se acelera y no entiendes qué ha pasado. Dentro, tu inversor de corriente estaba encendido alimentando un simple cargador de portátil defectuoso.
Este escenario de pesadilla ocurre todos los años. Cuando construimos nuestro hogar sobre ruedas, nos obsesionamos con comprar el mejor panel solar y la batería de litio más potente, pero olvidamos un detalle físico fundamental: nuestro vehículo está aislado del planeta Tierra por cuatro gruesos neumáticos de goma.
La toma de tierra de un inversor camper es el sistema de seguridad más incomprendido y, trágicamente, el más ignorado en las instalaciones de bricolaje. Muchos creen que la electricidad a 220V en una furgoneta funciona igual que en un piso de la ciudad, pero la física en un vehículo aislado es radicalmente distinta.
En este artículo de Energía Nómada, vamos a explicarte con base científica pero de forma increíblemente sencilla por qué tu furgoneta necesita una conexión a tierra, cómo hacerla correctamente paso a paso, y por qué un simple cable amarillo y verde es la barrera definitiva entre un susto y un accidente fatal.
La Física del Aislamiento: Por qué tu camper es una jaula de goma
Para entender el problema, primero debemos entender cómo funciona la seguridad en una casa tradicional de ladrillo. Si miras cualquier enchufe de tu casa, verás dos agujeros (fase y neutro) y unas pestañas metálicas en los bordes. Esas pestañas son la toma de tierra.
Según explica la Wikipedia en su artículo sobre Puesta a Tierra, todos esos cables verdes y amarillos de tu casa viajan por las paredes hasta llegar a una enorme pica de cobre clavada profundamente en el subsuelo del edificio. La Tierra (el planeta) es un sumidero infinito de electrones. Si un cable se pela en tu lavadora y toca la carcasa metálica, la corriente eléctrica, que siempre busca el camino más fácil, viaja por ese cable verde hasta la tierra profunda, haciendo saltar los plomos y salvando tu vida.
El problema de la furgoneta camper:
Tu autocaravana no está clavada en el suelo. Está apoyada sobre neumáticos de caucho. El caucho es uno de los mejores aislantes eléctricos del mundo. Si un cable de 220V se pela y toca la chapa interior de tu furgoneta, la electricidad no tiene a dónde ir. Se queda atrapada en toda la carrocería metálica de la furgoneta, convirtiéndola en una trampa electrificada invisible.
¿Qué es exactamente la toma de tierra en un vehículo?
Como no podemos arrastrar una pica de cobre clavada en el asfalto mientras conducimos, en la automoción y la vida off-grid utilizamos un concepto llamado «Tierra de Chasis» (Chassis Ground).
En lugar de usar el planeta Tierra como sumidero, utilizamos la enorme masa de acero que conforma el esqueleto de tu furgoneta como nuestro sumidero local de electrones. Al conectar la carcasa de tu inversor y todos los enchufes de 220V a la chapa metálica de la furgoneta, estamos unificando los potenciales eléctricos.
Tierra Flotante vs. Tierra de Chasis
- Tierra Flotante (Peligrosa a gran escala): Es cuando tu inversor de onda pura no está conectado al chasis de la furgoneta. Solo alimenta el enchufe. Si conectas un solo aparato pequeño (como un cargador de móvil), el riesgo es bajo. Pero si distribuyes cables de 220V por toda la madera de la furgoneta para enchufar microondas y secadores, cualquier derivación creará un voltaje mortal latente.
- Tierra de Chasis (Segura): Es cuando unes el tornillo de tierra del inversor al metal de la furgoneta. Esto garantiza que, si hay un fallo, la corriente regrese al inversor y active los sistemas de protección.
El Peligro Real: Cómo se produce una electrocución en la furgoneta
Vamos a diseccionar cómo ocurre un accidente para que visualices la importancia extrema de este sistema.
Supongamos que has hecho tu instalación del inversor 12V a 220V, has pasado los cables de 220V por detrás de los paneles de madera, pero no has puesto el cable de toma de tierra al chasis.
- Con las vibraciones del viaje, un tornillo afilado roza la funda protectora de un cable de 220V que va hacia el enchufe de la cocina.
- El hilo de cobre vivo entra en contacto con la chapa metálica de la furgoneta.
- Debido a que los neumáticos aíslan el vehículo, no pasa absolutamente nada visible. Los fusibles no saltan, el inversor sigue funcionando y las luces no parpadean. Toda la carrocería exterior de tu furgoneta está ahora electrificada a 220 Voltios.
- Tú estás dentro, con zapatos de suela de goma, pisando un suelo de madera o vinilo. Estás aislado, así que no sientes nada al tocar las paredes.
- Llegas al camping, abres la puerta descalzo y pisas el barro húmedo. En ese momento, pones la mano en el marco metálico de la puerta para bajar.
- ZAS. Tú te acabas de convertir en el cable de toma de tierra que le faltaba a la furgoneta. Los electrones viajan desde la chapa electrificada, atraviesan tu brazo, tu corazón, tus piernas, y se hunden en el barro. Es una electrocución gravísima.
La Pareja Inseparable: Toma de Tierra y el Interruptor Diferencial
Aquí hay un malentendido masivo en la comunidad camper: El cable de toma de tierra por sí solo NO corta la electricidad. El cable solo es la tubería de emergencia.
Para que la electricidad se corte y te salve la vida, necesitas instalar un Interruptor Diferencial (RCD / Disyuntor) en tu cuadro eléctrico de 220V, exactamente igual que el que tienes en el cuadro de luces de tu casa (el botón que pone «Test»).
El diferencial es el vigilante de seguridad. Su trabajo es contar cuántos electrones salen por el cable de Fase y cuántos regresan por el cable Neutro. Si salen 100 electrones pero solo regresan 99, el diferencial sabe que ese electrón perdido se ha fugado (por ejemplo, a través de tu cuerpo hacia la chapa metálica). En menos de 30 milisegundos, el diferencial salta y corta la corriente, salvándote la vida.
Sin toma de tierra al chasis, el diferencial está ciego. Si el chasis no está conectado a tierra, la corriente no tiene por dónde fugar rápidamente, el diferencial no detecta el desequilibrio inicial, y solo saltará cuando tú toques la chapa y te lleves el calambre.
👉 Ver Interruptores Diferenciales de 30mA (Alta Sensibilidad) en Amazon
Guía Práctica: Cómo conectar la toma de tierra de tu inversor paso a paso
Instalar la toma de tierra de un inversor camper es la parte más barata y rápida de toda tu instalación eléctrica, pero debe hacerse con precisión milimétrica. A diferencia del complejo cableado de las baterías explicado en nuestra guía sobre qué es un BMS y la seguridad del litio, esto solo requiere un cable y un tornillo.
Materiales necesarios:
- Cable flexible de color Amarillo y Verde. (La normativa exige estos colores para identificarlo universalmente como tierra).
- Sección del cable: Debe ser, como mínimo, de la misma sección que los cables de 220V (generalmente 2.5 mm² o 4 mm²). Muchos fabricantes recomiendan usar un cable de 6 mm² o incluso 10 mm² para asegurar un camino de mínima resistencia.
- Terminal de ojo (ring terminal) de cobre.
- Papel de lija para metales o un cepillo de alambre.
Pasos de instalación:

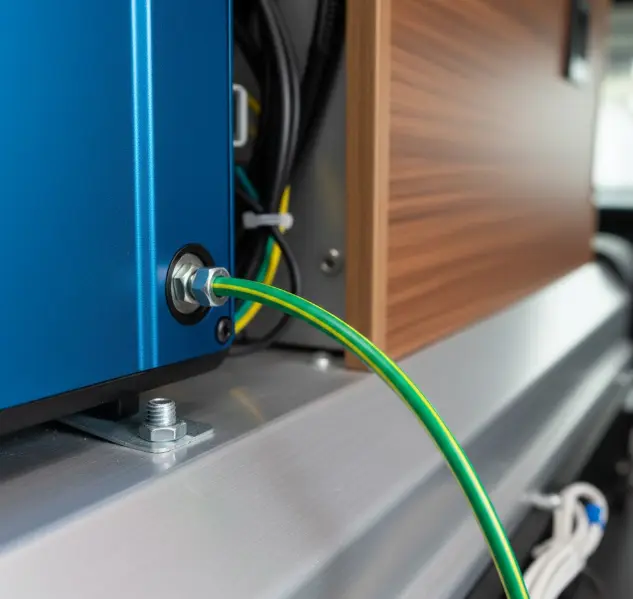

- Localiza el tornillo en el inversor: Mira la carcasa exterior de tu inversor. Encontrarás un tornillo pequeño (a veces en la parte trasera o inferior) con el símbolo universal de la toma de tierra (una línea vertical sobre tres líneas horizontales que se van haciendo pequeñas).
- Busca un punto en el chasis: Localiza un nervio metálico sólido en la carrocería de tu furgoneta, lo más cerca posible del inversor. Puedes aprovechar un tornillo existente de un asiento, o perforar un agujero nuevo en una viga con un tornillo roscachapa robusto.

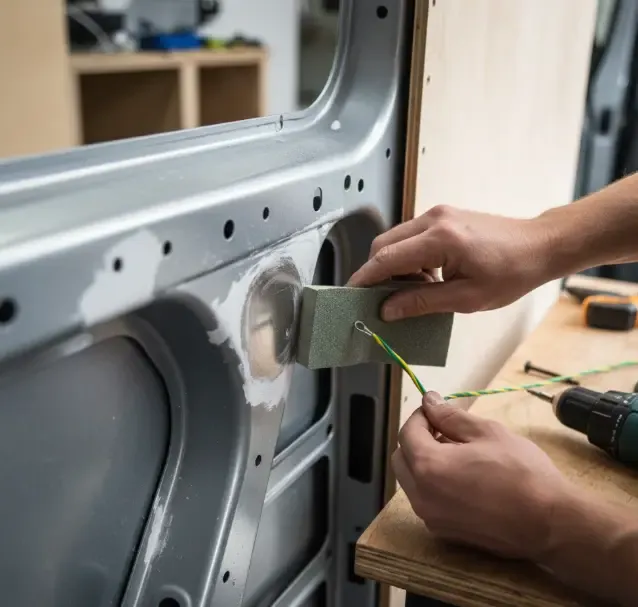

- ¡LIJA LA PINTURA! (El paso más crítico): Este es el error número uno. La chapa de las furgonetas está recubierta de pintura y laca antioxidante, que son aislantes. Debes usar el papel de lija para rascar la pintura alrededor del agujero hasta que veas el metal plateado y brillante.

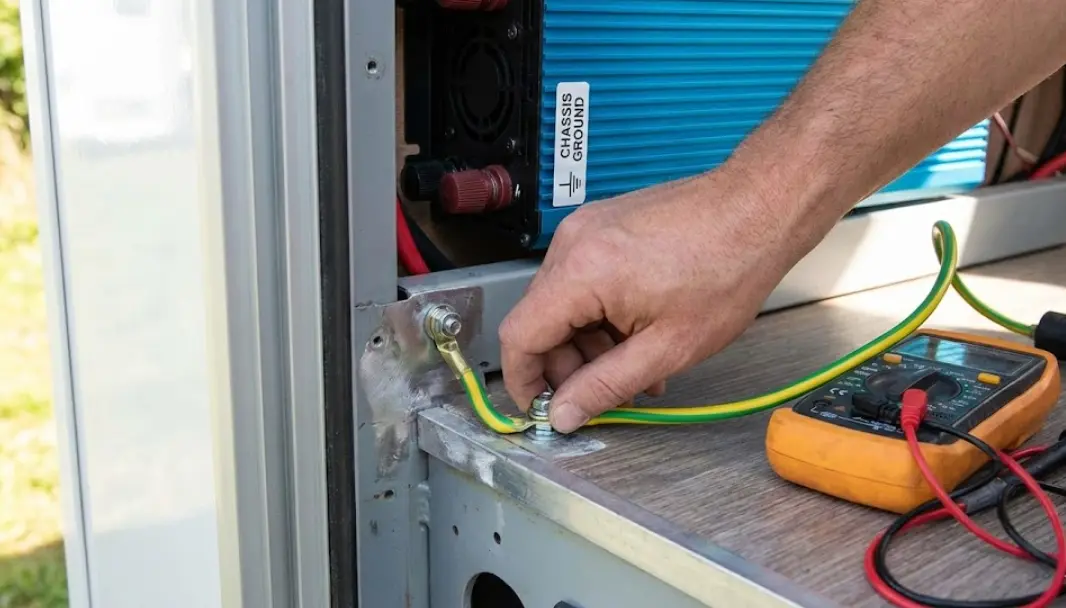

- Conexión final: Pasa el cable desde el tornillo del inversor hasta el agujero que has lijado. Coloca el terminal de ojo de cobre sobre el metal desnudo, atorníllalo con muchísima fuerza y, si quieres evitar el óxido futuro, aplica un poco de grasa dieléctrica o vaselina por encima de la conexión terminada.
¿Qué pasa cuando te conectas a la red del camping (Shore Power)?
Todo lo que hemos hablado arriba sirve cuando estás aislado en la montaña funcionando con tus baterías. Pero, ¿qué ocurre si vas a un camping y enchufas tu furgoneta al poste de la calle con un cable alargador?
Al enchufarte al camping, tu furgoneta pasa a formar parte de la instalación eléctrica de ese edificio. El cable de 220V del camping ya trae tres hilos: Fase, Neutro y Tierra (el verde/amarillo).
Ese cable de tierra del camping debe ir directamente conectado al chasis de tu furgoneta (a través de tu cuadro eléctrico). De esta forma, si hay un cortocircuito en tu furgoneta, la corriente viajará por tu chasis, saldrá por el cable del camping, se hundirá en la pica de tierra del camping y hará saltar los plomos del poste, protegiéndote a ti y a los demás campistas.
Nota técnica importante: Conectar la tierra de tu vehículo a la tierra húmeda del camping puede generar corrientes parasitarias leves entre el metal de tu vehículo y el metal de otros vehículos, un fenómeno destructivo conocido como corrosión galvánica (muy común en el mar, como explicamos en nuestra guía de energía solar para barcos y veleros). En vehículos terrestres de aluminio o con componentes delicados, se suele instalar un equipo llamado «Aislador Galvánico» en el cable de tierra de entrada para bloquear estas micro-corrientes sin perder la seguridad ante un cortocircuito mayor.
Conclusión: Tu vida vale más que un trozo de cable
La electricidad en la vida off-grid no es magia ni cuestión de suerte; obedece a leyes físicas estrictas. Tratar la instalación de 220 Voltios de tu vehículo como si fuera un experimento temporal es jugar a la ruleta rusa con tu seguridad y la de tus acompañantes.
Hacer una correcta toma de tierra inversor camper conectando la carcasa de tu equipo a la chapa viva del vehículo es la única manera de garantizar que la carrocería metálica que te rodea sea tu escudo protector, y no una trampa electrificada.
Combina siempre un chasis correctamente aterrizado con un cuadro eléctrico que disponga de interruptor diferencial y fusibles magnetotérmicos adecuados. Tómate el tiempo de lijar bien esa pequeña sección de pintura, aprieta fuerte la tuerca y viaja con la absoluta tranquilidad de saber que tu refugio nómada es el lugar más seguro del mundo.
Si prefieres no lidiar con esquemas de 220V, cableados complejos y cajas de fusibles, recuerda que la tecnología moderna ofrece soluciones cerradas y seguras. Date una vuelta por nuestro análisis comparativo para descubrir por qué muchos eligen las mejores estaciones de energía portátiles que ya integran todas estas protecciones electrónicas en su interior.
Preguntas Frecuentes (FAQ) sobre Seguridad y Toma de Tierra
1. Tengo un inversor pequeño de 300W conectado al mechero del coche, ¿necesita toma de tierra al chasis?
Para inversores muy pequeños (150W a 300W) que solo se enchufan al encendedor de cigarrillos y donde conectas un solo dispositivo directamente al aparato (como un cargador de laptop), se considera un sistema de tierra flotante aceptable y el riesgo es mínimo. Sin embargo, si ese pequeño inversor tiene una carcasa metálica y un tornillo de tierra trasero, la mejor práctica de ingeniería siempre será atornillar un cablecito al chasis.
2. ¿Puedo usar el borne negativo (-) de mi batería auxiliar como toma de tierra del inversor?
Sí y no. El borne negativo de tu batería auxiliar de 12V debería estar ya conectado al chasis del vehículo mediante un cable negro grueso (para crear masa común). Si es así, conectar la tierra del inversor al negativo de la batería es eléctricamente lo mismo que conectarlo al chasis. Sin embargo, por normativa y orden en la instalación, se recomienda que el cable verde y amarillo de 220V vaya directamente atornillado a la chapa metálica de forma independiente para no saturar los bornes de la batería.
3. ¿Las estaciones portátiles tipo EcoFlow o Bluetti necesitan toma de tierra?
Las estaciones de energía portátiles modernas operan con un sistema aislado de doble protección interna y, por lo general, se utilizan de forma flotante. Si solo conectas aparatos directamente a sus enchufes frontales, no necesitas conectarlas al chasis. No obstante, si vas a usar una estación potente (como una Bluetti AC200L) para alimentar un cuadro eléctrico complejo integrado en las paredes de tu camper, es altamente recomendable usar su tornillo de tierra y derivarlo al chasis.
4. ¿Qué pasa si salgo de la furgoneta descalzo pero la toma de tierra SÍ está bien hecha?
Si la toma de tierra está perfectamente atornillada a la chapa viva del chasis y tienes instalado tu Interruptor Diferencial en el cuadro de 220V, el diferencial detectará la fuga mucho antes de que tú salgas de la furgoneta. En el milisegundo en que un cable pele toque la chapa, el diferencial bajará su palanca y dejará toda la furgoneta sin corriente de 220V. Saldrás descalzo, tocarás la puerta, y no sentirás absolutamente nada, porque el sistema ya ha «matado» la electricidad letal.
5. He visto gente clavar una pica de metal en la tierra (suelo) cuando aparcan, ¿es necesario?
Para una furgoneta camper en movimiento constante, no es necesario y resulta poco práctico. La tierra de chasis + diferencial es el estándar de seguridad de homologación. Clavar una pica de cobre real en el suelo exterior (Tierra física) solo se utiliza en vehículos que operan maquinaria muy pesada (quirófanos móviles, unidades de transmisión militar) o si vas a aparcar una autocaravana gigante o Tiny House en un terreno privado durante meses de forma permanente.
