Imagina que estás en la recta final de la camperización de tu furgoneta o en el montaje de la instalación solar de tu cabaña aislada. Has invertido miles de euros en baterías de litio y paneles solares. Llegas al punto de montar el cuadro eléctrico para proteger los cables y, por comodidad o desconocimiento, vas a la ferretería de tu barrio y compras unos cuantos magnetotérmicos de vivienda normales (esos interruptores grises que todos tenemos en casa).
Total, piensas: «Si este magnetotérmico aguanta los 220 Voltios de mi casa, aguantará de sobra los 12 Voltios o 24 Voltios de mi furgoneta, ¿verdad?»
Este es el error eléctrico más común, peligroso y potencialmente letal en el mundo de la vida nómada y la energía solar.
La respuesta a esa pregunta es un rotundo NO. Usar protecciones de casa (Corriente Alterna – AC) en un circuito de baterías o paneles solares (Corriente Continua – DC) es el equivalente a intentar apagar un incendio forestal con un vaso de gasolina. Cuando ocurra un cortocircuito, ese interruptor bajará su palanca, pero la electricidad seguirá pasando a través de él en forma de fuego puro.
En este artículo de Energía Nómada, vamos a sumergirnos en la física para explicarte de forma sencilla la batalla de los magnetotérmicos DC vs AC. Entenderás qué es un arco eléctrico, por qué los componentes por dentro son radicalmente distintos y cómo proteger tu hogar off-grid de forma profesional.
La física del problema: Corriente Alterna (AC) vs Corriente Continua (DC)
Para comprender por qué un interruptor falla, debemos entender cómo se mueve la energía que intenta cortar. La electricidad que sale de un enchufe de pared y la que sale de una batería tienen comportamientos físicos opuestos.
El latido de la Corriente Alterna (AC)
Como se explica en los fundamentos de la Corriente alterna (Wikipedia), la electricidad en las casas no fluye en línea recta. Viaja en forma de onda. En Europa, esta onda cambia de dirección 50 veces por segundo (50 Hz). Esto significa que 100 veces cada segundo, el voltaje cae exactamente a cero voltios por una fracción microscópica de tiempo.
Cuando un magnetotérmico de casa detecta un fallo y separa sus contactos de metal para cortar la luz, se genera una pequeña chispa. Pero como la corriente pasa por «cero» constantemente, la chispa se apaga sola al instante. Cortar corriente alterna es sumamente fácil porque la propia onda te ayuda a extinguir el fuego.
La fuerza bruta de la Corriente Continua (DC)
La Corriente continua (Wikipedia) que producen tus paneles solares y que almacena tu batería no tiene ondas ni latidos. Es un flujo constante, masivo e implacable de electrones que viaja siempre en la misma dirección, como el agua saliendo a máxima presión por la manguera de un camión de bomberos.
En la corriente continua, el voltaje nunca baja a cero. Por lo tanto, cortar este flujo es uno de los mayores retos de la ingeniería eléctrica.
El asesino silencioso: El Arco Eléctrico (Plasma)

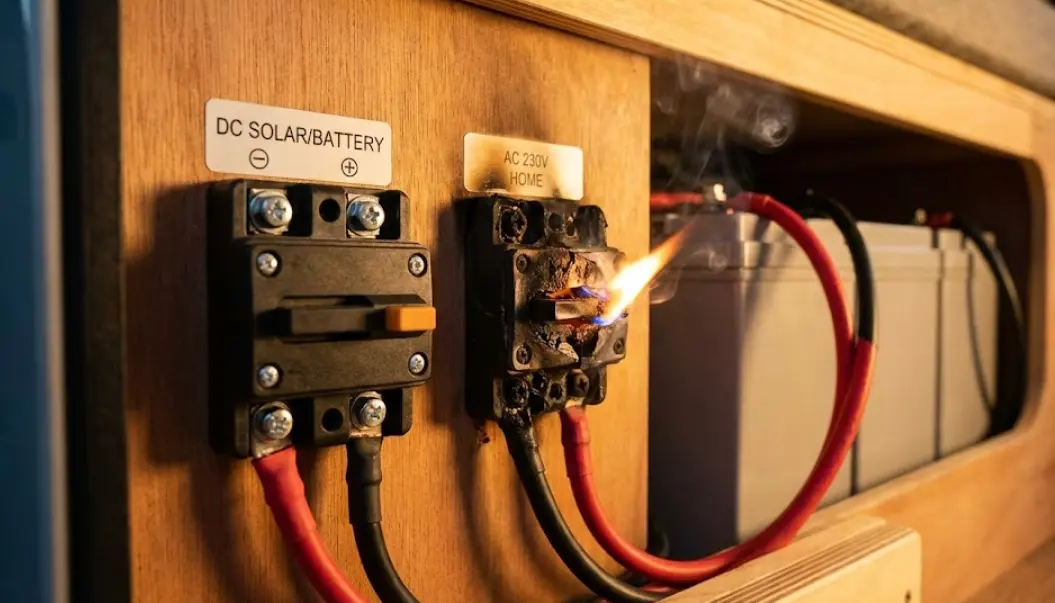

¿Qué pasa cuando usas un magnetotérmico de casa (AC) en tu batería de litio (DC) y ocurre un cortocircuito?
- El magnetotérmico detecta el exceso de Amperios.
- Los contactos de metal dentro del plástico se separan unos milímetros para cortar el flujo.
- Como la Corriente Continua (DC) no baja a cero, la electricidad tiene tanta «presión» que decide saltar por el aire para seguir su camino.
- Ese salto a través del aire crea un Arco Eléctrico (literalmente, plasma ionizado).
- El plasma alcanza temperaturas superiores a los 3.000 ºC. El interior del magnetotérmico se derrite en segundos, el plástico arde y el fuego se propaga al cuadro eléctrico de madera de tu furgoneta.
El interruptor bajó la palanca, tú pensaste que el sistema era seguro, pero la electricidad puenteó el corte volando por el aire. Este fenómeno es la causa principal de incendios en instalaciones solares caseras mal diseñadas.

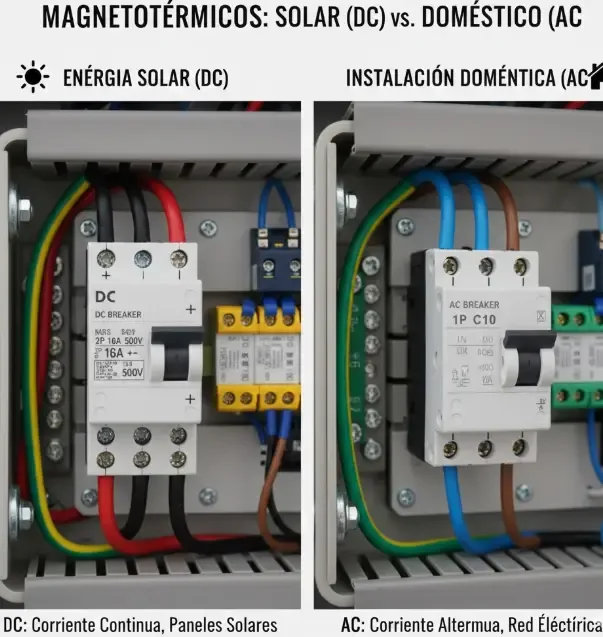

Magnetotérmicos DC vs AC: Diferencias internas críticas
Sabiendo que el arco eléctrico es nuestro enemigo, los fabricantes de protecciones eléctricas tuvieron que rediseñar por completo el interior de los interruptores para el mundo de la energía solar y la automoción.
A simple vista, por fuera, un magnetotérmico DC y uno AC son idénticos. Son cajas de plástico con una palanca. Pero por dentro, son tecnología de diferentes galaxias.
1. La Cámara Apagachispas (Arc Chute)
Un magnetotérmico específico de Corriente Continua (DC) contiene en su interior una estructura metálica muy compleja llamada cámara apagachispas. Está formada por decenas de aletas metálicas muy juntas. Cuando el arco de plasma se forma al separar los contactos, la propia fuerza electromagnética «sopla» el arco hacia esas aletas, dividiendo un arco gigante en muchos arcos pequeñitos hasta que se enfría y desaparece.
Los magnetotérmicos de casa (AC) tienen cámaras apagachispas muy pequeñas o casi inexistentes, porque, como vimos antes, confían en que la onda que pasa por cero apague la chispa.
2. Imanes Permanentes (Soplado Magnético)
En instalaciones de alto voltaje solar (por ejemplo, series de paneles que suman 150V DC), la cámara apagachispas no es suficiente. Los verdaderos magnetotérmicos DC incluyen imanes permanentes en su interior. Estos imanes actúan literalmente como un ventilador invisible, deformando el arco eléctrico de plasma y empujándolo violentamente contra las aletas de metal para destruirlo en milisegundos.
3. La Polaridad Importa (+ y -)
Debido a esos imanes direccionales, muchos magnetotérmicos DC tienen polaridad estricta. Verás que tienen un símbolo «+» y un símbolo «-» impresos. Si conectas el cable positivo en el borne negativo, el imán soplará el arco de fuego hacia el lado equivocado (hacia el mecanismo de plástico en lugar de hacia la cámara de metal), destruyendo el interruptor instantáneamente.
Los magnetotérmicos AC de tu casa no tienen polaridad; da igual por dónde entre el cable marrón y por dónde el azul.
«Pero mi camper es a 12V, ese voltaje es inofensivo…»
Esta es la frase más peligrosa que puedes pronunciar en la autosuficiencia energética. Muchas personas confunden el daño que la electricidad hace al cuerpo humano con el daño que hace a los metales.
Es cierto que si tocas los bornes de una batería de 12V con las manos secas no te vas a electrocutar, porque la resistencia de la piel humana requiere al menos de 50V para ser penetrada. Pero 12 Voltios empujando 100 Amperios tienen una fuerza destructiva aterradora.
Como explicamos en nuestra guía de electricidad camper, cables y fusibles, a menor voltaje, mayor amperaje se necesita para conseguir la misma potencia. Y es el Amperaje masivo de las baterías lo que funde metales y crea arcos eléctricos incontenibles en interruptores baratos.
👉 Ver magnetotérmicos DC certificados para energía solar en Amazon

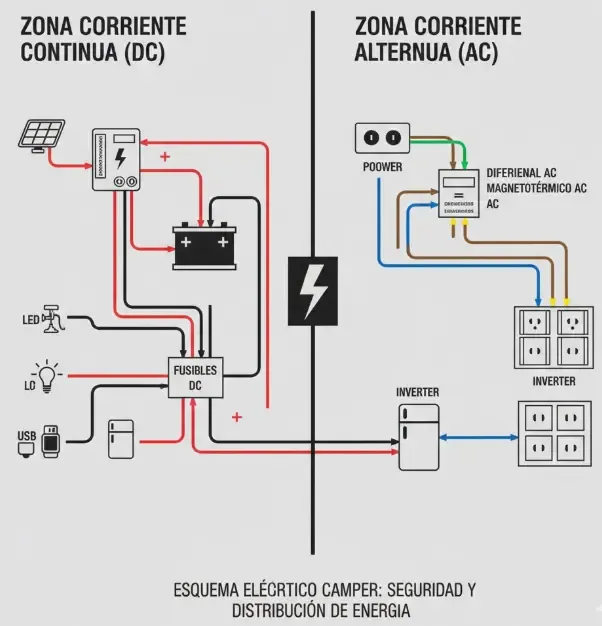

¿Dónde usar DC y dónde AC en tu instalación?
Tener claro el mapa de tu furgoneta, barco o cabaña es vital. La regla es muy simple: todo lo que está «antes» del inversor es Corriente Continua (DC). Todo lo que está «después» del inversor es Corriente Alterna (AC).
Zona de Corriente Continua (DC) – Aquí usas protecciones DC o Fusibles:
- Desde las placas solares hasta el regulador MPPT: Aquí puedes usar magnetotérmicos DC. Son muy útiles para poder «apagar» las placas solares cuando necesites hacer mantenimiento.
- Desde el regulador MPPT hasta la batería.
- Desde la batería a la caja de fusibles de 12V: (Luces LED, nevera a 12V, puertos USB).
- Desde la batería hasta el inversor de 220V.
Zona de Corriente Alterna (AC) – Aquí usas protecciones de casa (AC):
- La salida de tu inversor: El cable que sale del enchufe de tu inversor de onda pura y va hacia los enchufes de la pared de tu furgoneta.
- La toma exterior del camping (Shore Power): El enchufe que conectas al poste de la calle.
En estas dos últimas zonas, SÍ debes usar un cuadro eléctrico convencional de vivienda, con su Interruptor Diferencial AC (vital para salvar vidas, como vimos en nuestro artículo sobre instalación segura de inversores) y sus magnetotérmicos AC.
La alternativa definitiva: Por qué los profesionales prefieren Fusibles en DC
A pesar de que existen excelentes magnetotérmicos DC en el mercado, los instaladores más prestigiosos del mundo off-grid rara vez utilizan interruptores de palanca para conectar la batería principal al inversor.
¿Por qué? Porque un inversor potente (ej. 2000W) requiere unos 160 Amperios a 12V. Un magnetotérmico DC capaz de soportar 160A y apagar un arco eléctrico masivo es un bloque industrial enorme, muy pesado y extremadamente caro.
La solución más segura, barata y fiable al 100% en la zona de alta potencia DC son los Fusibles ANL o MEGA.
- No tienen partes móviles: Un magnetotérmico puede fallar mecánicamente si entra polvo o por las vibraciones de la furgoneta. Un fusible es simplemente un trozo de metal calibrado que se derrite y se parte. La física no falla nunca.
- Son infalibles contra arcos: Al derretirse, crean una separación física enorme dentro de una cápsula rellena de arena de cuarzo o material ignífugo que ahoga cualquier posibilidad de arco eléctrico.
Si instalas un fusible ANL, obviamente pierdes la comodidad de tener un «interruptor» para cortar la corriente manualmente. Para solucionarlo, simplemente se instala un desconectador de batería rotativo (un interruptor mecánico masivo) en serie con el fusible.
Identificando el material: Cómo saber si tu magnetotérmico es DC
Si vas a comprar en internet, cuidado con las falsificaciones baratas que solo le ponen una pegatina diferente a un interruptor de casa. Para identificar una protección DC real debes fijarte en lo siguiente impreso en su carcasa frontal:
- Símbolo de la corriente: Debe tener una línea recta continua y una discontinua debajo (el símbolo de la corriente continua).
- Voltaje nominal DC: Debe especificar claramente voltajes como «250V DC», «500V DC» o «1000V DC». (Recuerda que si especifica 230V~ / 400V~ con una ola de la ñ o símbolo senoidal, es de corriente alterna y no sirve).
- Símbolos de polaridad (+ / -): Aunque algunos modelos modernos no polarizados ya existen, la gran mayoría de equipos solares fiables mostrarán la dirección en la que debe fluir la energía.
Conclusión: Tu seguridad no es lugar para ahorrar
El debate de los magnetotérmicos DC vs AC no es una cuestión de purismo para ingenieros perfeccionistas. Es la línea literal que separa un susto menor en la carretera de perder tu furgoneta camper o tu cabaña por un incendio eléctrico.
El comportamiento de la corriente continua, con su flujo constante y su capacidad aterradora de crear arcos de plasma en el aire, exige un respeto absoluto. Nunca mezcles componentes. Deja los magnetotérmicos grises de vivienda estrictamente para la salida de tu inversor a 220V, e invierte en fusibles industriales de calidad o magnetotérmicos específicos DC (solares) para gestionar la bestial energía de tus baterías.
Hacer las cosas bien a la primera en electricidad te dará la mayor recompensa de la vida nómada: poder dormir profundamente en medio del bosque, sabiendo que las baterías de ciclo profundo están trabajando bajo tu cama de la manera más segura posible.
¿Te queda la duda de si la batería que elegiste es suficientemente segura para instalar en el interior de un habitáculo cerrado? Te invitamos a leer nuestra comparativa definitiva sobre el mantenimiento y la superioridad del mantenimiento en baterías LiFePO4.
Preguntas Frecuentes (FAQ) sobre Protecciones DC vs AC
1. Si me equivoqué y puse un magnetotérmico AC en los cables de la batería a 12V, ¿qué hago?
Reemplázalo inmediatamente. Si no ha habido un cortocircuito todavía, estás de suerte. Simplemente desconecta el borne negativo de la batería general, retira el magnetotérmico AC y coloca un portafusibles MEGA o MIDI con su fusible correspondiente, o un magnetotérmico clasificado para DC. No enciendas el sistema hasta haberlo corregido.
2. ¿Puedo usar un magnetotérmico DC para mi circuito de casa a 220V AC?
Técnicamente, algunos magnetotérmicos DC podrían llegar a interrumpir un circuito AC porque la AC es más fácil de cortar y pasa por cero, pero no está permitido por normativa ni es seguro. Las curvas de disparo magnético (la velocidad a la que detectan el problema) están calibradas de forma diferente. Usa siempre cada componente para la corriente para la que fue certificado por el fabricante.
3. ¿Para apagar las placas solares es mejor un fusible o un magnetotérmico DC?
En el cable que baja desde el techo (placas solares) hacia el regulador MPPT, la mejor opción es un magnetotérmico DC. A diferencia de las baterías que dan amperajes enormes, las placas dan amperajes manejables (15A, 30A). El magnetotérmico te resultará increíblemente cómodo para «bajar los plomos» de las placas y poder desconectar la batería sin que el regulador sufra daños cuando quieras hacer mantenimiento.
4. He leído sobre fusibles de cuchilla tipo coche (ATO/ATC). ¿Valen para DC?
Sí, esos fusibles plásticos de colores son estrictamente para DC a 12V o 24V. Son perfectos para proteger cables de poco consumo, como la bomba de agua, las luces LED o el enchufe USB. Se deben colocar en una caja de fusibles (portafusibles) centralizada. Pero nunca debes usarlos para el inversor principal, ya que se derretirían al superar los 40A.
5. Mi regulador MPPT solar se quemó por culpa de desconectar mal los cables. ¿Por qué ocurre esto?
Este es el fallo número dos en energía solar. Si conectas primero las placas solares al MPPT sin que el MPPT esté conectado a la batería, la energía de las placas no tiene a dónde ir y fríe los componentes internos del regulador. El orden de conexión SIEMPRE es: 1º Batería al MPPT (para que se encienda y calibre a 12V) y 2º Placas al MPPT (subiendo tu magnetotérmico DC recién instalado). Para desmontar, el orden es exactamente el inverso.
