Es el debate eterno. Entras en cualquier foro de vida nómada, grupo de Facebook sobre camperización o canal de YouTube sobre energías renovables, y haces la pregunta del millón: «Tengo dos placas solares de 150W, ¿las conecto en serie o en paralelo?»
En cuestión de minutos, la sección de comentarios se convierte en un campo de batalla. Un bando te gritará que la conexión en serie es la única forma de aprovechar un regulador moderno. El otro bando te advertirá, casi en tono apocalíptico, que si conectas en serie y la sombra de una simple rama cae sobre una placa, te quedarás a oscuras todo el día.
¿Quién tiene razón? ¿Por qué hay tanta confusión sobre un tema que debería ser pura matemática?
La verdad es que ambos bandos tienen parte de razón, pero sus argumentos suelen basarse en tecnologías de hace diez años. La tecnología solar ha evolucionado a pasos agigantados. En este artículo de Energía Nómada, vamos a poner fin a la guerra de paneles en serie vs paralelo. Vamos a desmontar los mitos sobre las sombras, explicarte cómo funcionan realmente por dentro y darte un veredicto claro y directo para que elijas la configuración perfecta según tu estilo de viaje, sin tener que ser ingeniero eléctrico.
(IMAGEN DESTACADA)
Repaso Rápido: La Física Básica de Ambas Conexiones
Para entender el comportamiento de tu sistema, solo necesitas grabar a fuego dos reglas universales sobre los Voltios (presión eléctrica) y los Amperios (cantidad o caudal de electricidad).
La Conexión en Serie (El Tren)
Conectar en serie es unir el cable positivo (+) de la Placa A con el cable negativo (-) de la Placa B. La corriente viaja a través de todas las placas como los vagones de un tren por una sola vía.
- Regla de la Serie: Se suman los Voltios. Los Amperios se mantienen iguales al de una sola placa.
- Ejemplo: Dos placas de 20V y 5A en serie generan 40V y 5A.
La Conexión en Paralelo (La Autopista)
Conectar en paralelo es agrupar todos los cables positivos (+) por un lado y todos los negativos (-) por el otro, utilizando conectores derivadores en «Y». La corriente tiene múltiples carriles independientes para bajar hacia tu regulador.
- Regla del Paralelo: Se suman los Amperios. Los Voltios se mantienen iguales al de una sola placa.
- Ejemplo: Dos placas de 20V y 5A en paralelo generan 20V y 10A.
Si aún no sabes cómo hacer estas uniones físicamente con los cables en el techo de tu furgoneta, te recomendamos leer antes nuestro tutorial práctico sobre la instalación y conexión de placas solares con conectores MC4.
El Gran Mito de las Sombras: La Verdadera Batalla

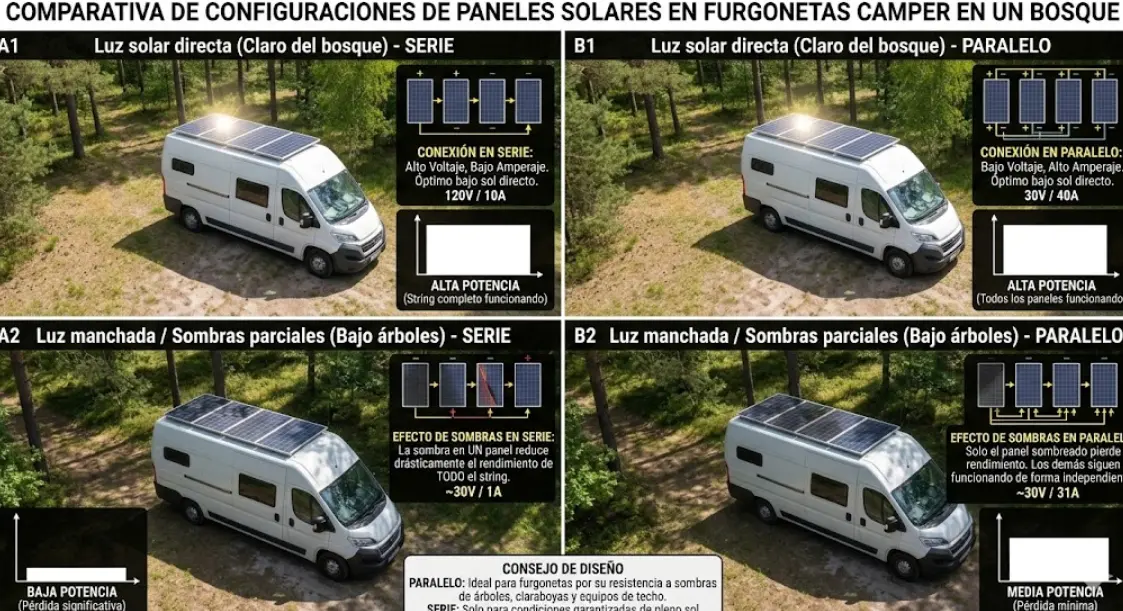

El argumento número uno a favor de la conexión en paralelo es el problema de las sombras. Vamos a analizar qué pasa realmente cuando un árbol tapa tu furgoneta.
¿Qué pasa en Paralelo con las sombras?
Como vimos, el paralelo es como una autopista de varios carriles. Si cae una sombra dura sobre la Placa A, ese «carril» se atasca y la producción de la Placa A cae al 10%. Sin embargo, como la Placa B tiene su propio carril independiente hacia la batería, sigue produciendo al 100% de su capacidad. El paralelo es estructuralmente resistente a las sombras parciales.
¿Qué pasa en Serie con las sombras? (La actualización que nadie te cuenta)
Hace años, el argumento en contra de la serie era devastador: si la corriente viaja por un solo «tubo» y tapas la Placa A, se crea un tapón. La Placa B, aunque esté a pleno sol, no puede empujar su energía a través del tapón de la Placa A. Toda la producción caía a cero. Fin de la historia.

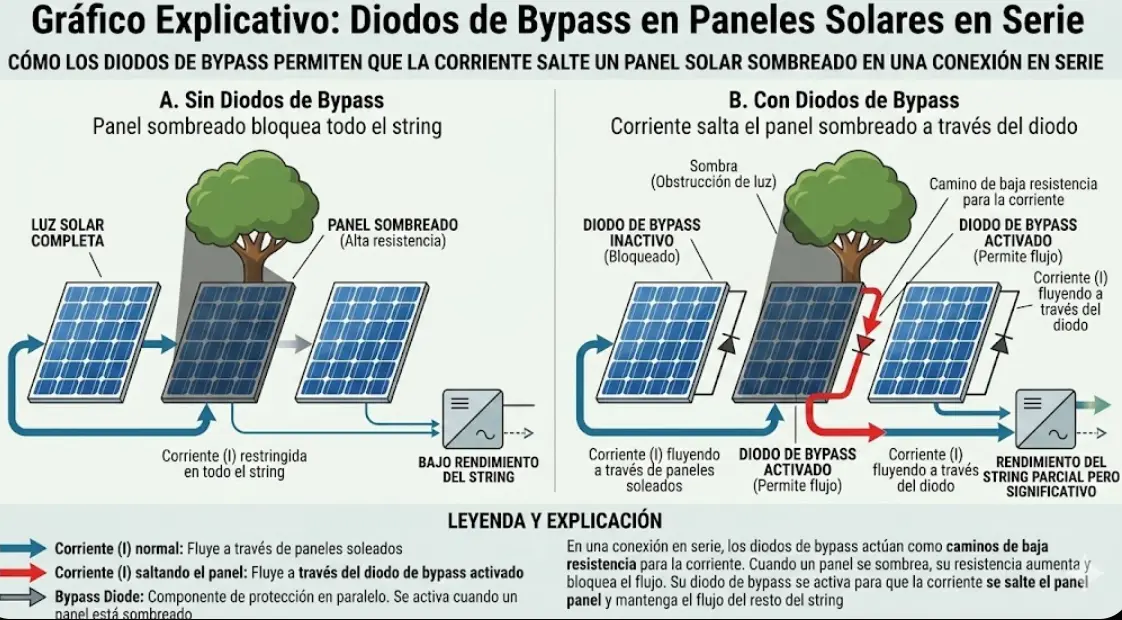

Pero la tecnología avanzó. Hoy en día, el 99% de las placas solares rígidas de calidad superior a 100W traen instalados en su caja trasera unos componentes llamados Diodos de Bypass. Según la Wikipedia sobre electrónica de estado sólido, un diodo es una válvula de una sola dirección. En las placas solares, actúan como un «desvío de emergencia».
Cuando tienes placas en serie con diodos de bypass y la Placa A se queda en la sombra, el diodo detecta la resistencia y abre una puerta lateral. La energía de la Placa B (que está al sol) se salta internamente a la Placa A a través del diodo y sigue su camino hacia el regulador. Sí, pierdes la energía de la placa sombreada, pero el sistema no colapsa. La placa buena sigue enviando energía.
El Factor Decisivo: ¿MPPT o PWM?
La batalla de paneles en serie vs paralelo no la deciden los paneles, la decide el «cerebro» de tu instalación: el regulador de carga.
Conexión en Serie + Regulador MPPT = La pareja perfecta
Si has invertido en un buen regulador MPPT (Maximum Power Point Tracking), como detallamos en nuestra guía del regulador MPPT vs PWM, estás obligado moralmente a intentar conectar en serie. El MPPT hace magia: coge voltajes altísimos (ej. 60V o 80V procedentes de una serie) y los transforma internamente en más amperios para tu batería a 12V.
La gran ventaja de la serie con MPPT es el arranque temprano: Un MPPT necesita que las placas le entreguen unos 5 Voltios más que el voltaje actual de la batería para «despertar» y empezar a cargar. En invierno, o muy temprano por la mañana cuando hay poca luz, una placa sola en paralelo puede generar solo 13V (insuficiente para despertar al MPPT). Pero si tienes dos en serie, sumarán 26V incluso con poca luz, haciendo que tu regulador empiece a cargar horas antes que el de tu vecino en paralelo.
Conexión en Paralelo + Regulador PWM = La opción económica
Si tienes un regulador antiguo o económico tipo PWM, este equipo no puede transformar el voltaje extra en amperios. Simplemente «recorta» el voltaje sobrante y lo tira a la basura. Si le metes 40V de una serie, tirará 26V y solo usará 14V. Sería un desperdicio masivo. Para equipos PWM, siempre debes conectar en paralelo para mantener el voltaje bajo (cerca de los 18V-20V) e inyectar el máximo de amperios directos.
Eficiencia, Calor y el Efecto Joule
En el diseño de instalaciones para la autosuficiencia energética, el grosor de los cables es un tema de seguridad vital, como repasamos exhaustivamente en nuestra guía de electricidad, cables y fusibles.
En Paralelo: Al sumar los Amperios de todas tus placas, estás metiendo un caudal de corriente enorme por el cable que baja desde el techo. Si tienes 4 placas de 100W en paralelo, bajarán unos 20 Amperios. Esto requiere cables muy gruesos (mínimo 10 mm² o 16 mm²), que son caros, difíciles de doblar y requieren agujeros más grandes en el techo de tu furgoneta. Además, a mayor amperaje, mayor pérdida de energía por fricción (calor).
En Serie: Al mantener los Amperios bajos (quizás solo 5 Amperios, sin importar si tienes 2 o 4 placas en serie), puedes usar un cable solar estándar y económico de 4 mm² o 6 mm². La energía fluye a alta tensión (Voltios) sin apenas calentar el cable, lo que significa cero pérdidas de energía en el trayecto desde el techo hasta la batería. Esta es la misma razón por la que las torres de alta tensión de las carreteras transportan la electricidad a miles de voltios.

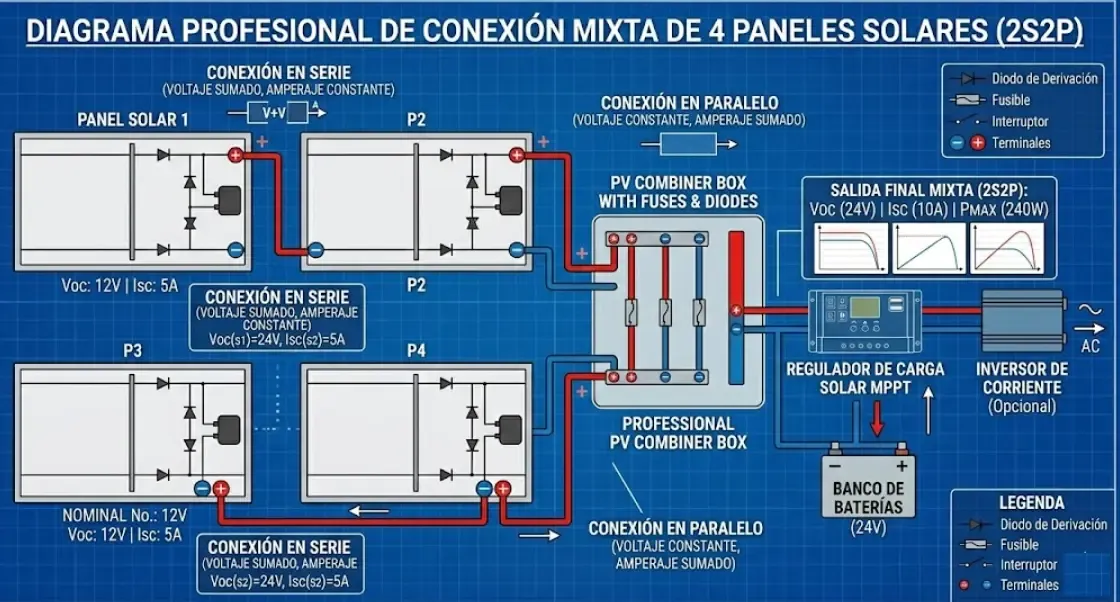

El Híbrido: La Conexión Serie-Paralelo (Mixta)
¿Qué pasa si tienes una autocaravana grande, un barco o un tejado con 4, 6 o más paneles solares? Aquí es donde entra la configuración preferida por los profesionales de grandes consumos.
Si pones 6 placas en serie, podrías alcanzar 140 Voltios. Ese voltaje es mortal si tocas los cables por accidente y quemará la inmensa mayoría de reguladores MPPT medianos (que suelen tener un límite de entrada de 100V). Por otro lado, 6 placas en paralelo bajarían 30 Amperios, obligándote a usar cables del grosor de una manguera de jardín.
La solución es la conexión Mixta:
- Haces un grupo de 2 placas unidas en serie (Serie A).
- Haces otro grupo de 2 placas unidas en serie (Serie B).
- Haces un tercer grupo de 2 placas unidas en serie (Serie C).
- Finalmente, unes el final de las Series A, B y C mediante conectores MC4 triples en paralelo hacia el regulador.
Con esto, logras un voltaje muy bueno para que el MPPT arranque temprano, mantienes el amperaje en niveles manejables para los cables, y obtienes una resistencia fantástica a las sombras parciales de los árboles.
Veredicto: ¿Cuál debes elegir para tu Camper?
A pesar de toda la física que hemos analizado, sabemos que quieres una respuesta directa y aplicable a tu proyecto para poder salir a la carretera lo antes posible. Aquí tienes la guía definitiva para tomar la decisión.
Escenario 1: Elige la conexión en SERIE si…
- Tienes un Regulador MPPT de buena calidad (Victron, EcoFlow, Epever, etc.).
- Quieres maximizar la carga energética durante el invierno, días muy nublados, al amanecer y al atardecer.
- Tienes 2 o 3 paneles idénticos y el voltaje total sumado NO supera el límite «Max PV» de tu regulador.
- Quieres ahorrar dinero en cables gruesos y hacer una instalación más limpia en el techo.
- Tus paneles son rígidos y modernos (tienen diodos de bypass internos).
Escenario 2: Elige la conexión en PARALELO si…
- Tu presupuesto es ajustado y estás usando un Regulador PWM.
- Viajas constantemente por bosques o lugares donde una sombra dura y pequeña va a estar barriendo el techo de tu furgoneta intermitentemente durante todo el día.
- Vas a enchufar los paneles a una de las mejores estaciones de energía portátiles (tipo Bluetti o Jackery) y estas tienen un límite de entrada solar muy bajo (por ejemplo, máximo 50V). La serie freiría el aparato, por lo que el paralelo es tu única opción.
- Estás usando paneles flexibles antiguos que no gestionan bien el calor ni tienen diodos eficientes.
Conclusión: Superando la parálisis por análisis
El falso debate de los paneles en serie vs paralelo ha causado más dolores de cabeza a los constructores de campers novatos que cualquier otro tema eléctrico. Como hemos visto, no hay una conexión «mágicamente superior» que aplique al 100% de los casos, sino una física que se debe adaptar a tus equipos.
La moraleja que debes llevarte de Energía Nómada es que, en la era actual de reguladores MPPT ultra eficientes y paneles con diodos inteligentes, la balanza se ha inclinado fuertemente hacia la conexión en serie para instalaciones de 2 a 3 placas. Los beneficios de capturar energía con poca luz y el ahorro en la sección del cableado compensan con creces la pérdida puntual de energía si te cae una sombra encima.
Analiza el manual de tu regulador, suma los voltajes, sube al techo de tu vehículo y realiza la instalación con total confianza. La independencia total está a solo unos cuantos clics de tus conectores MC4.
Una vez que tengas tu energía solar bajando a máxima potencia, asegúrate de que tu sistema está protegido contra los letales arcos eléctricos. Te aconsejamos encarecidamente revisar las vitales diferencias entre magnetotérmicos DC vs AC antes de dar por terminado tu cuadro eléctrico.
Preguntas Frecuentes (FAQ) sobre Paneles en Serie o Paralelo
1. ¿Puedo mezclar paneles de distinta potencia (ej. uno de 100W y otro de 150W)?
Puedes, pero perderás rendimiento. Si los conectas en Serie, el panel de 150W será «estrangulado» por el bajo amperaje del panel de 100W (efecto embudo), perdiendo hasta 50W. Si los conectas en Paralelo, los voltajes de trabajo de ambos paneles deben ser idénticos; si no lo son, el panel con mayor voltaje forzará corriente hacia el más pequeño, lo que provocará sobrecalentamiento y, a largo plazo, la destrucción del panel.
2. ¿Qué pasa si conecto en paralelo sin poner fusibles individuales?
Si conectas solo dos placas en paralelo, no es estrictamente necesario usar fusibles individuales. Pero si conectas tres o más placas en paralelo y una de ellas sufre un cortocircuito interno, la energía sumada de todas las demás placas viajará hacia la defectuosa, quemando sus cables y pudiendo provocar un incendio en el techo de tu vehículo. A partir de tres series o placas en paralelo, debes poner un portafusibles aéreo MC4 en el cable positivo de cada placa.
3. ¿En qué configuración arrancan antes a cargar mis baterías por la mañana?
En Serie, sin ninguna duda. Para que la carga comience, el voltaje de las placas debe superar al de la batería (que suele rondar los 13V). Al amanecer, un panel solo produce unos pocos voltios. En Paralelo, tardará mucho en alcanzar los 13V. En Serie, al sumarse los voltios de todos los paneles (ej. 8V + 8V = 16V), el umbral se rompe mucho antes, permitiendo que tu regulador MPPT empiece a inyectar energía a tus baterías en las primeras horas del día.
4. ¿Qué es más peligroso para mí, alto voltaje (serie) o alto amperaje (paralelo)?
Ambos son peligrosos por motivos distintos. El alto amperaje (Paralelo) es peligroso para los materiales: requiere cables muy gruesos y conexiones perfectas; de lo contrario, se genera calor extremo y fuego por el efecto Joule, aunque tocar los cables pelados no te electrocutará (12V-20V). El alto voltaje (Serie Larga) es peligroso para los humanos: a partir de 50V-60V DC, la corriente puede penetrar la resistencia de tu piel, provocando calambres musculares graves o electrocución al tocar los terminales desnudos.
5. ¿Se estropea el MPPT si me paso del voltaje máximo al conectar en serie?
Sí, se quemará irremediablemente. El límite de voltaje (Max PV Input o Voc) de un regulador es un límite físico inquebrantable de sus condensadores internos. Además, debes recordar que en climas bajo cero, el voltaje de las placas solares aumenta naturalmente un 10% o 15% por encima de lo que marca la pegatina. Si tu regulador soporta 100V, y conectas placas que suman 95V en verano, en invierno subirán a 105V y tu regulador freirá su placa base. Deja siempre un 20% de margen de seguridad.
