Diodos de Derivación en Placas Solares: Guía Práctica Camper
¿Una placa en sombra mata toda la cadena? Cómo funcionan los diodos de derivación y cómo elegir placas con bypass en 2026.
En este artículo:
- ¿Qué son los diodos de derivación y por qué los necesitas?
- Diferencia letal: Diodo de Derivación vs Diodo de Bloqueo
- Cómo saber si tu placa solar tiene diodos de derivación
- Guía de diagnóstico: ¿Están rotos mis diodos?
- 14 Herramientas y Accesorios para tu Instalación Solar
- El impacto de los diodos en instalaciones Serie vs Paralelo
- Conclusión: Sé el dueño de tu energía
- Preguntas Frecuentes (FAQ) sobre Diodos Solares
Imagina esta situación: te has gastado una buena parte de tus ahorros en camperizar tu furgoneta. Has comprado paneles solares potentes, baterías de litio de última generación y has aparcado en un rincón paradisíaco rodeado de naturaleza. Te preparas un café, miras la pantalla de tu regulador solar y te quedas helado: apenas está entrando energía. Subes al techo y te das cuenta de que la sombra de una rama muy pequeña, casi insignificante, está cruzando una esquina de tu panel solar.
Es el momento de la verdad en la vida off-grid. Muchos nómadas novatos sufren cortes de luz, se quedan sin nevera y arruinan sus viajes por culpa de este “pequeño” detalle. Piensan que sus baterías están rotas o que les han vendido un equipo defectuoso. Sin embargo, la batalla contra las sombras no se gana comprando baterías más grandes, sino comprendiendo un componente electrónico que vale apenas unos céntimos.
Hablamos de los diodos de derivación en placas solares (también conocidos mundialmente como diodos de bypass). Estos diminutos cilindros negros son, literalmente, los salvavidas invisibles de tu autonomía energética.
En este artículo de Energía Nómada, vamos a quitarte el miedo a la electrónica. Te explicaremos con ciencia sencilla cómo funcionan estos héroes microscópicos, por qué son la diferencia entre quedarte a oscuras o seguir disfrutando de tu viaje, y te enseñaremos a comprobar con tus propias manos si el panel que has comprado está realmente preparado para la vida nómada.
¿Qué son los diodos de derivación y por qué los necesitas?
Para entender el valor incalculable de un diodo de derivación, primero debemos entender la debilidad fundamental de un panel fotovoltaico. Como hemos explicado a fondo en nuestra guía sobre el efecto de las sombras en placas solares camper, un panel no es una sola pieza; está formado por decenas de pequeñas células solares (esos cuadraditos azules o negros) unidas entre sí formando una cadena.
Están conectadas en lo que la física llama un circuito en serie. Imagina que la electricidad es agua fluyendo por una manguera y las células son trabajadores pasándose cubos de agua uno a uno. Si un solo trabajador se detiene a descansar (porque le cae una sombra y no recibe luz), toda la fila se frena. Nadie puede pasar cubos. Una sombra del 5% en el panel puede causar una pérdida del 90% de la energía total.
El “Atajo de Carretera” de la Electricidad
Aquí es donde entra el diodo de derivación (bypass). Según la Wikipedia sobre electrónica y semiconductores, un diodo es un componente que permite que la corriente eléctrica fluya en una sola dirección.

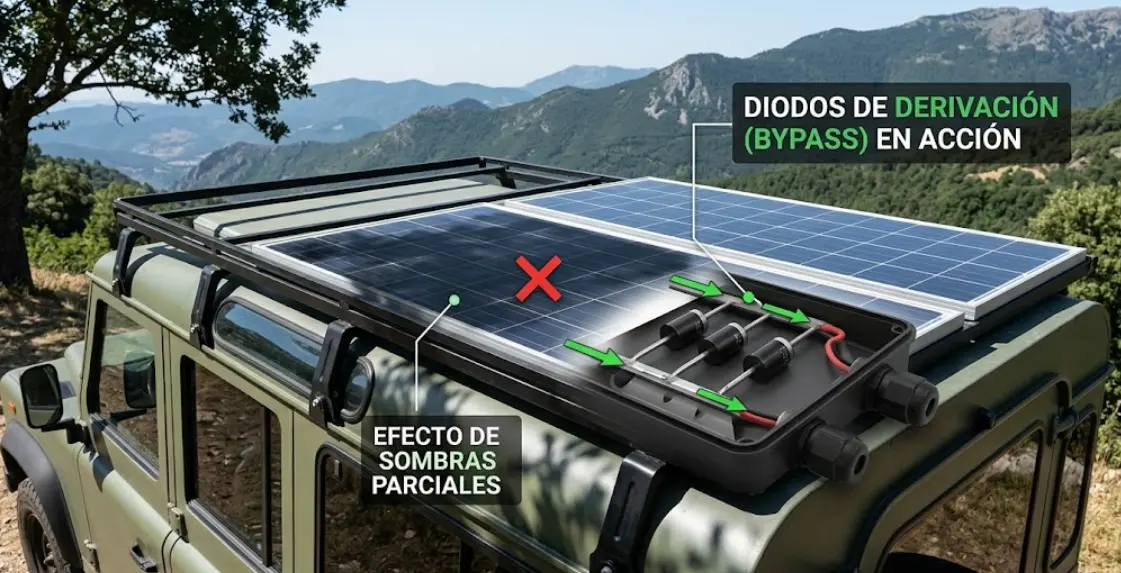

Los ingenieros diseñan los paneles dividiéndolos en dos o tres grandes “zonas” o bloques. A cada bloque le instalan un diodo de derivación en paralelo. Su función es ser un desvío de emergencia.
- En condiciones normales (Pleno sol): La electricidad fluye a través de todas las células solares con normalidad. El diodo está “dormido” y cerrado.
- En condiciones de sombra: Si una hoja o la sombra de tu antena tapa una célula del Bloque 1, esa célula se convierte en una barrera gigante (alta resistencia). El diodo de derivación detecta ese tapón y, de forma automática e instantánea, “abre” un atajo seguro.
Gracias a este atajo, la energía del Bloque 2 y del Bloque 3 (que sí están recibiendo sol) puede saltarse el bloque atascado y llegar hasta tu regulador. Pierdes la energía de la parte sombreada (un 33%), pero salvas el resto (un 66%). Sin el diodo, tu producción sería cero absoluto.
Diferencia letal: Diodo de Derivación vs Diodo de Bloqueo
Existe una confusión gigantesca en la comunidad nómada, e incluso entre algunos vendedores de energía solar, respecto a los tipos de diodos. Son piezas que se parecen físicamente, pero hacen trabajos totalmente distintos. Usarlos mal puede quemar tus cables o dejarte sin batería en medio de la noche.
El Diodo de Derivación (Bypass)
Como acabamos de ver, su misión es gestionar las sombras dentro del propio panel solar para que la corriente fluya hacia adelante sin detenerse por culpa de una célula oscura.
El Diodo de Bloqueo (Blocking)
Su función no tiene nada que ver con las sombras. Su misión es evitar que, durante la noche (cuando las placas no producen energía), la electricidad de tus baterías viaje en dirección contraria y se vacíe “subiendo” hacia los paneles solares.
El truco de los expertos: Hoy en día, casi ningún instalador profesional utiliza diodos de bloqueo externos. ¿El motivo? Si has invertido en una instalación decente y te has leído nuestra guía para elegir entre un regulador MPPT vs PWM, debes saber que TODOS los reguladores de carga modernos (incluidos los más baratos) ya integran circuitos de bloqueo nocturno en su interior. Instalar un diodo de bloqueo extra en el cable solo añade resistencia innecesaria y hace que pierdas calor y eficiencia durante el día.
Cómo saber si tu placa solar tiene diodos de derivación
Si acabas de comprar tus placas o estás a punto de hacerlo, no debes confiar a ciegas en el manual de instrucciones. Comprobar la presencia y el estado de tus diodos es una tarea de mantenimiento vital que debes hacer antes de pegar el panel al techo de tu camper.

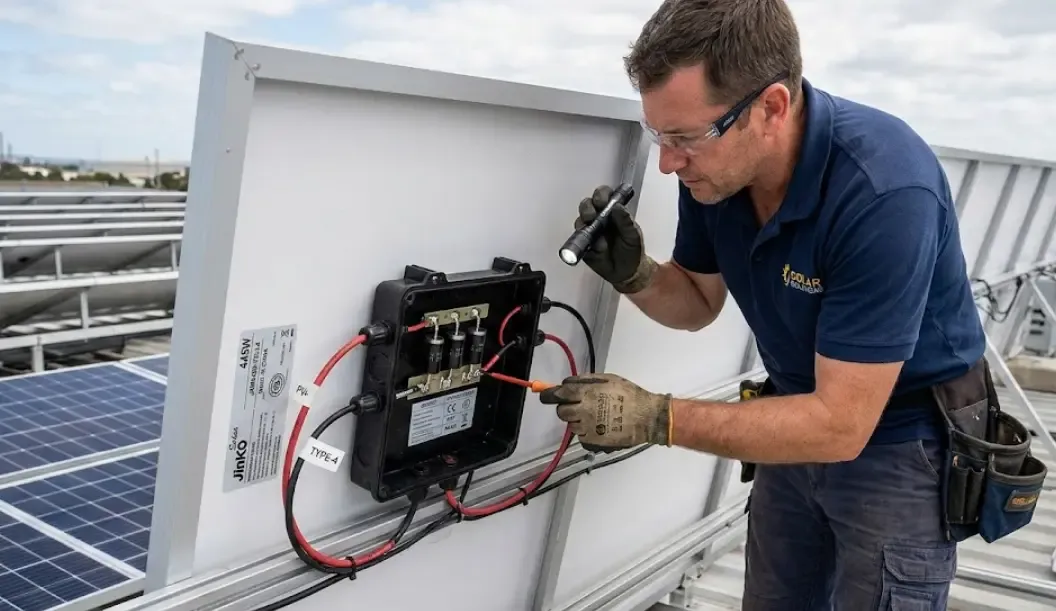

Paso 1: Localiza la caja de conexiones
Dale la vuelta al panel solar rígido. En la parte superior, verás una caja negra de plástico de la que salen los dos cables largos con conectores (positivo y negativo). Esa es la caja de empalmes (Junction Box).
Paso 2: Abre la caja (con cuidado)
La inmensa mayoría de estas cajas no están selladas con pegamento. Tienen unas pequeñas pestañas en los laterales. Presiona las pestañas y levanta la tapa. ¡Ojo! Algunos paneles solares muy baratos (o los paneles solares flexibles de mala calidad) vienen sellados por completo con resina epoxi para abaratar costes; si es tu caso, no podrás abrirlos ni reparar los diodos si se queman.

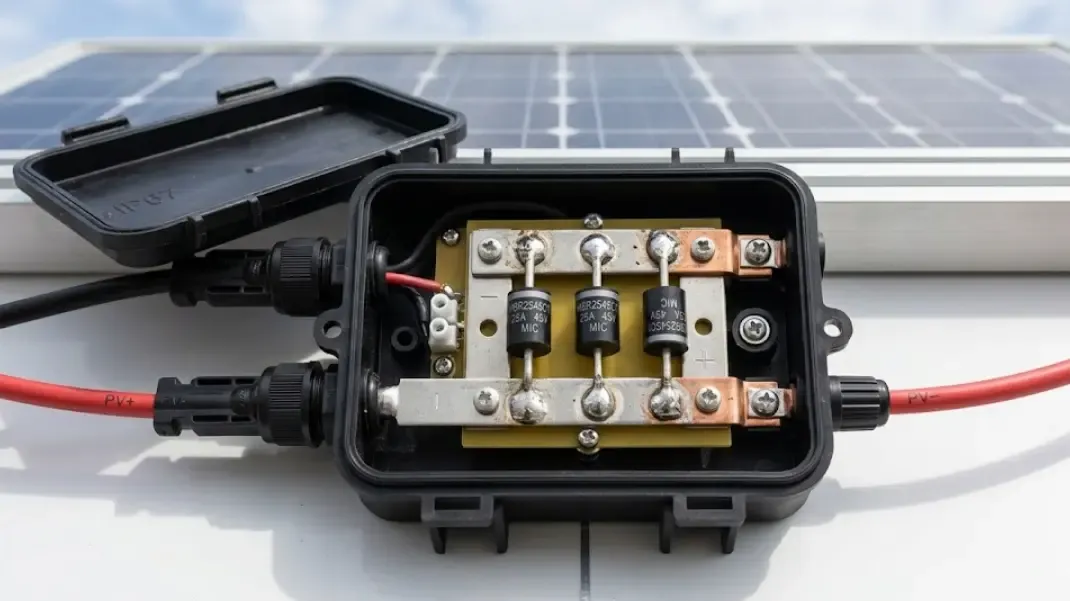

Paso 3: Identifica los diodos
Una vez abierta, deberías ver varias tiras metálicas plateadas (busbars). Entre esas tiras, soldados, estarán los diodos. Son pequeños cilindros negros, parecidos a un regaliz diminuto, con una raya plateada pintada en un extremo (esa raya indica la dirección de la corriente). Un panel estándar de 100W a 150W suele llevar 2 diodos. Un panel grande de 300W a 400W suele llevar 3 diodos.
Guía de diagnóstico: ¿Están rotos mis diodos?
Los diodos de derivación en placas solares trabajan muy duro. Cuando actúan abriendo el atajo para evitar una sombra, soportan pasar todo el amperaje del resto de la placa a través de sus diminutos cuerpos. Esto genera muchísimo calor (efecto Joule). Si un diodo está trabajando durante meses bajo sombras constantes (por ejemplo, si tienes una claraboya que siempre hace sombra en el mismo punto del panel), el diodo puede sobrecalentarse y “quemarse”.
Cuando un diodo se rompe, generalmente se queda en cortocircuito (abierto de forma permanente). Eso significa que ese tercio de tu panel dejará de producir energía para siempre, incluso a pleno sol, porque la corriente se saltará las células por el diodo roto sistemáticamente.
La prueba del multímetro
Para esta prueba necesitas tapar el panel solar para que no reciba luz. Utiliza un multímetro digital puesto en la función de medición de diodos (el símbolo es una flecha con una línea cruzada en la punta).
- Coloca la punta roja del multímetro en un lado del diodo (el lado sin la raya pintada).
- Coloca la punta negra en el lado con la raya plateada.
- El multímetro debería darte una lectura entre 0.400 y 0.600 Voltios (la caída de tensión normal).
- Invierte las puntas (rojo en la raya, negro en el otro lado). El multímetro debe marcar “OL” (Over Limit / Infinito), indicando que bloquea la corriente en esa dirección.
Si el multímetro pita o marca cero en ambos sentidos, el diodo está fundido y debes reemplazarlo. Para evitar accidentes mayores, te recomendamos estudiar a fondo nuestra guía de electricidad y fusibles en la camper.
14 Herramientas y Accesorios para tu Instalación Solar
Como expertos con más de 10 años en el sector fotovoltaico nómada, sabemos que una instalación solar es tan fuerte como el eslabón más débil de su cadena. De nada sirve entender los diodos si luego usas conectores sueltos o cables inadecuados que causan resistencia térmica. Aquí te presentamos el arsenal técnico que consideramos absolutamente obligatorio para cualquier persona que quiera instalar, diagnosticar y proteger el sistema eléctrico de su furgoneta o casa off-grid.
El Diagnosticador: No puedes reparar ni comprobar tus diodos si no puedes “ver” la electricidad. Necesitas un buen medidor.
El Repuesto Clave: Si un diodo se quema por el calor, debes desoldarlo y poner uno nuevo. Los paneles usan diodos de tipo “Schottky” (ej. 15SQ045) porque disipan mejor el calor.
El Destornillador de Precisión: Para abrir las duras cajas de conexiones traseras sin partir el plástico, requieres una herramienta fina y de calidad.
La Unión Segura: Si quieres que tus paneles duren 20 años bajo la lluvia, NUNCA empalmes cables con cinta aislante. Usa siempre las clavijas estancas certificadas.
El Prensado Perfecto: Para fijar el cobre dentro del conector MC4 sin holguras que provoquen incendios, es obligatorio usar la pinza correcta.
Evita Filtraciones: Cuando el cable del panel entre a tu furgoneta, sella la caja con masilla de poliuretano, no con silicona de baño barata.
Mantenimiento de Sombras Falsas: Como mencionamos, la suciedad actúa como una micro-sombra constante que fatiga a tus diodos de bypass diariamente. Límpialos.
La Autopista Energética: Un cable muy fino bajando desde el techo genera una caída de voltaje letal. Usa siempre cobre estañado fotovoltaico.
La Entrada Impermeable: Para introducir los cables del techo hacia el regulador sin que te llueva dentro mientras duermes.
Vence al Invierno: En meses fríos, el sol está muy bajo. Poder inclinar tus placas manualmente te dará hasta un 40% más de energía, evitando muchas sombras.
La Elección Segura: Si quieres evitar problemas, compra paneles rígidos tradicionales que ya traen cajas reparables y diodos de bypass de fábrica de gran calidad.
El Plan de Respaldo: ¿Aparcas siempre bajo árboles frondosos en verano? Despliega tu placa plegable al sol lejano y olvídate de las sombras en el techo.
El Cerebro Máximo: El mejor compañero para unos diodos que saltan las sombras es un regulador capaz de exprimir el voltaje que queda.
La Barrera Anti-Incendios: Una vez baje la corriente a 12V desde el regulador hacia tu batería de litio, protégete de cortocircuitos reales en la batería.
El impacto de los diodos en instalaciones Serie vs Paralelo
Comprender cómo operan los diodos tiene un impacto directo en cómo debes diseñar la conexión física en el techo de tu vehículo. Es el núcleo del eterno debate que tratamos en nuestra guía detallada sobre paneles solares en serie vs paralelo.
Mucha gente que defiende las conexiones en paralelo argumenta que, si hay una sombra, el paralelo es mejor porque cada placa funciona independiente. Esto es técnicamente cierto.
Sin embargo, gracias a los diodos de derivación (bypass), la conexión en serie hoy en día es altamente eficiente. Si tienes tres paneles en serie para sumar mucho voltaje hacia tu MPPT y un panel se queda completamente en la sombra de una chimenea, el diodo de ese panel abrirá el “atajo”. Perderás los 20 voltios de ese panel sombreado, pero los otros dos paneles seguirán enviando 40 voltios a toda potencia.
Los diodos han democratizado la conexión en serie, permitiendo a los campistas disfrutar de las ventajas de los altos voltajes sin el miedo a que una sola hoja de pino arruine el día por completo.
Conclusión: Sé el dueño de tu energía
La libertad en la vida camper y el nomadismo digital no solo significa poder aparcar donde quieras, sino comprender íntimamente la tecnología que hace posible esa desconexión de la red. Ignorar lo que ocurre dentro de la caja negra de tus placas solares te vuelve vulnerable a los caprichos del sol, las nubes y los árboles.
Los diodos de derivación en placas solares son los defensores incansables de tu sistema eléctrico. Entender que su trabajo es crear atajos ante las sombras te ayudará a tomar decisiones mucho más inteligentes a la hora de aparcar, limpiar tus placas o elegir qué tipo de conexión realizar en tu techo.
Recuerda el mantenimiento: el calor del trabajo extremo puede fundir estos pequeños componentes. Si observas caídas drásticas de producción a pleno sol, ya sabes cómo sacar tu multímetro y hacer un chequeo rápido.
Con este conocimiento, estás a un nivel de autonomía superior al de la inmensa mayoría de usuarios. Aplica estas lecciones, instala tus equipos con precisión, y prepárate para disfrutar de baterías siempre llenas y atardeceres inolvidables.
Si has comprobado que todos tus diodos y placas solares funcionan a la perfección pero, aún así, te quedas sin luz por la noche al encender la calefacción, es el momento de revisar el corazón de tu hogar. Pásate por nuestra completa guía sobre el mantenimiento y la salud de las baterías LiFePO4 para encontrar el verdadero cuello de botella de tu energía.
Preguntas Frecuentes (FAQ) sobre Diodos Solares
1. ¿Tienen diodos de bypass las placas solares flexibles de mi furgoneta?
Depende de la calidad y del fabricante. Las placas solares flexibles más baratas suelen omitirlos por completo para hacer la caja de conexiones lo más plana y económica posible. Las marcas premium sí los incorporan. El problema es que en las placas flexibles la caja suele ir sellada herméticamente con resina; si el diodo de una placa flexible se quema por sobrecalentamiento en verano, no podrás cambiarlo y el panel perderá su eficiencia de forma irreversible.
2. He comprado una estación de energía portátil (EcoFlow, Bluetti), ¿necesito diodos externos?
No, bajo ningún concepto. Si conectas tus placas solares directamente a los mejores generadores solares portátiles, estos equipos ya llevan integrados potentes reguladores MPPT súper avanzados que gestionan perfectamente las variaciones de sombra. Los diodos de bypass que ya vienen de fábrica detrás de tus propias placas solares son más que suficientes para realizar el trabajo de desvío.
3. ¿Si un diodo de derivación está roto, el panel deja de funcionar por completo al sol?
Depende de cómo se haya roto. Cuando un diodo sufre estrés térmico excesivo, generalmente falla en modo “cortocircuito” (se queda siempre cerrado/abierto el atajo). Si ocurre esto, esa zona del panel (generalmente un tercio de la placa) se saltará siempre, y tu placa de 150W funcionará permanentemente como una de 100W, perdiendo ese voltaje incluso a pleno sol del mediodía en pleno verano.
4. ¿Puedo conectar diodos de derivación externos si mi panel no los trae de fábrica?
A nivel de usuario, no es posible añadir diodos de derivación a nivel celular de forma externa, ya que los diodos deben ir conectados a las pistas metálicas internas (busbars) que unen los grupos de células bajo el cristal antes de salir por los cables. Solo puedes añadir diodos de derivación poniendo un panel completo en paralelo con el otro, pero eso ya entra en esquemas muy complejos y anticuados. Es mejor y más barato comprar placas modernas de calidad que ya los incluyan en su caja estanca trasera.
5. ¿La suciedad (polvo, hojas caídas, excrementos de ave) hace trabajar a los diodos?
Absolutamente sí. Cualquier cosa opaca que se pose sobre el cristal e impida el paso del sol hacia una o varias células solares se comporta exactamente igual que la sombra de un edificio macizo. Esa suciedad crea una alta resistencia, detiene la corriente de esa zona y obliga al diodo de derivación a abrirse para crear el atajo, perdiendo el 33% del rendimiento del panel por culpa de un simple excremento de pájaro. Por eso la limpieza semanal es obligatoria en la vida camper off-grid.
