Imagina esta situación. Has pasado horas midiendo el techo de tu furgoneta o el tejado de tu cabaña. Has invertido una buena parte de tus ahorros en comprar dos o tres paneles relucientes. Ya los has pegado y atornillado firmemente. Sientes que estás a un paso de la ansiada independencia energética.
Pero entonces, te bajas del techo, miras los cables con conectores negros que cuelgan hacia el interior de tu vehículo y te asalta una duda paralizante: ¿Y ahora cómo conecto todo esto para no quemar nada?
Si busques información por internet, te bombardearán con términos complejos, fórmulas matemáticas incomprensibles y foros donde los «expertos» discuten acaloradamente sobre si es mejor conectar en serie o en paralelo. La realidad es que la conexión de placas solares es el paso donde más gente se atasca y donde un pequeño error puede reducir la producción de energía de tu sistema a la mitad.
En este artículo de Energía Nómada, vamos a eliminar toda esa confusión. Te explicaremos la física de las conexiones solares con ejemplos tan sencillos que cualquiera puede entenderlos. Aprenderás a elegir la mejor configuración para tu situación específica, cómo hacer que las sombras no arruinen tu día, y te daremos el paso a paso para crimpar tus cables como un auténtico profesional.
La base de todo: Entendiendo Voltios (V) y Amperios (A)
Antes de unir un solo cable, necesitas comprender qué viaja por dentro de ellos. No te preocupes, no vamos a usar matemáticas complejas. Vamos a usar la famosa «analogía del agua», avalada por décadas de divulgación científica.
Imagina que la electricidad es agua fluyendo por una manguera:
- El Voltaje (Voltios – V): Es la presión del agua. Cuantos más voltios tengas, con más fuerza sale el agua disparada por la manguera.
- El Amperaje (Amperios – A): Es el grosor o caudal del agua. Cuantos más amperios, más cantidad de litros pasan por segundo.
- La Potencia (Vatios – W): Es el resultado total. Si multiplicas la presión (Voltios) por la cantidad de agua (Amperios), obtienes la energía total o Vatios (W).
Si miras la pegatina trasera de tu panel solar, verás estos datos. Por ejemplo, un panel clásico de 100W suele tener unos 20 Voltios (V) y unos 5 Amperios (A). (20V x 5A = 100W).
Saber esto es crucial, porque la forma en la que hagas la conexión de placas solares modificará drásticamente la presión (Voltios) o el caudal (Amperios) que bajará hacia tu regulador.
Conexión de placas solares en Serie: Presión al máximo
En la física eléctrica, un circuito en serie significa conectar los elementos uno detrás del otro, creando un único camino para los electrones.

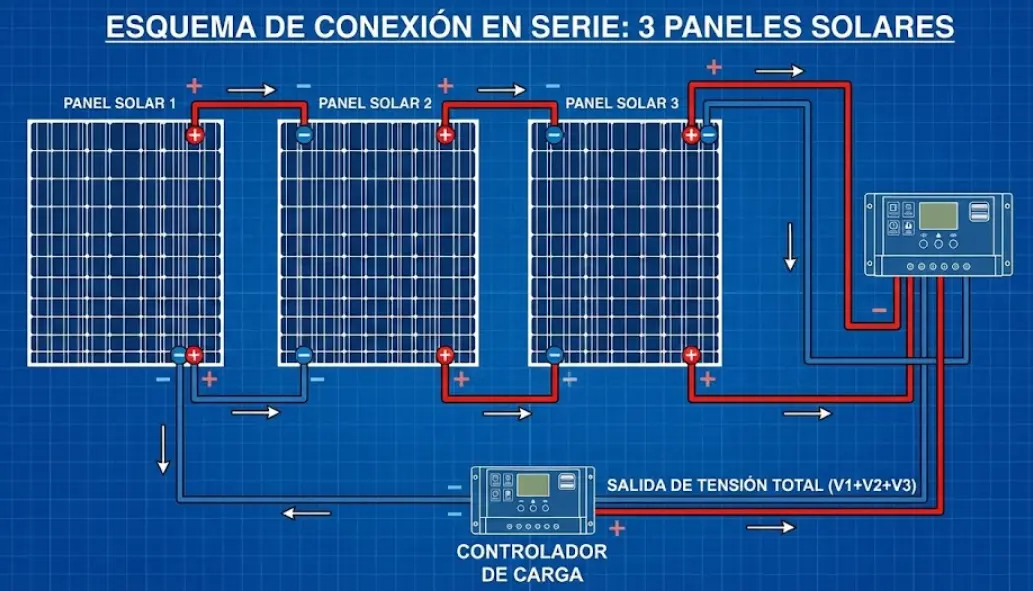

En la práctica, esto significa conectar el cable Positivo (+) del primer panel, al cable Negativo (-) del segundo panel. Si tienes un tercer panel, conectas el positivo sobrante del segundo al negativo del tercero. Al final, te quedará un cable Positivo libre en un extremo y un cable Negativo libre en el otro extremo de la cadena. Esos dos cables son los que bajan a tu furgoneta.
¿Qué le pasa a la energía en una conexión en serie?
Los Voltios (presión) SE SUMAN. Los Amperios (caudal) SE MANTIENEN IGUAL.
Si tienes dos paneles de 100W (20V y 5A) conectados en serie:
- Voltaje total: 20V + 20V = 40 Voltios.
- Amperaje total: Se queda en 5 Amperios.
Ventajas de conectar en Serie
Esta es la configuración favorita de los instaladores profesionales (como los que usan equipos Victron Energy) por varios motivos de peso:
- Ahorro en cableado: Como el amperaje (caudal) se mantiene bajo (5A), puedes usar cables de sección mucho más fina (como 4 mm² o 6 mm²) sin que se calienten. Esto ahorra muchísimo dinero y facilita pasar los cables por el techo.
- Arranque temprano: Los reguladores solares necesitan que el voltaje de las placas sea unos voltios superior al de la batería para empezar a cargar. Al sumar los voltios en serie, tu sistema «despierta» mucho antes al amanecer y sigue cargando hasta más tarde al atardecer.
- Ideal para MPPT: Esta configuración es la pareja de baile perfecta para los reguladores modernos. Descubre exactamente por qué en nuestra guía sobre el regulador MPPT vs PWM.
Desventajas de la conexión en Serie
El gran problema de la serie se llama Efecto Cuello de Botella.
Como la electricidad solo tiene un camino para viajar, si una pequeña hoja de un árbol cae sobre uno de tus paneles solares, o una sombra del mástil de un barco lo tapa ligeramente, el rendimiento de TODA la cadena cae en picado. Si un panel rinde al 10%, el otro panel, aunque esté a pleno sol, se frenará y rendirá también al 10%.
Conexión de placas solares en Paralelo: Caudal al máximo
En un circuito en paralelo, creamos múltiples caminos independientes para que la electricidad viaje. Es como construir una autovía con varios carriles.

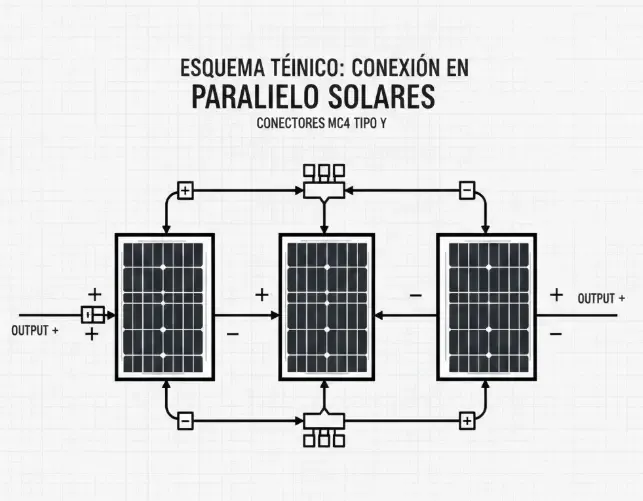

Para hacerlo en tu instalación, debes conectar todos los cables Positivos (+) juntos por un lado, y todos los cables Negativos (-) juntos por el otro. Como los paneles solares traen un cable por polo, necesitarás comprar unos accesorios llamados «Conectores MC4 derivadores en Y» (Y-Branch connectors) para poder juntarlos físicamente en un solo cable de bajada.
¿Qué le pasa a la energía en una conexión en paralelo?
Los Amperios (caudal) SE SUMAN. Los Voltios (presión) SE MANTIENEN IGUAL.
Si tienes dos paneles de 100W (20V y 5A) conectados en paralelo:
- Voltaje total: Se queda en 20 Voltios.
- Amperaje total: 5A + 5A = 10 Amperios.
Ventajas de conectar en Paralelo
La conexión en paralelo brilla en situaciones donde el entorno no es ideal.
- Inmunidad a las sombras: Como cada panel tiene su propio «carril» de viaje hacia el regulador, si un panel queda cubierto por la sombra de un árbol, su producción cae, pero el otro panel sigue produciendo al 100% de su capacidad. Es vital si aparcas mucho en bosques.
- Compatibilidad con PWM: Los reguladores antiguos o muy baratos (tipo PWM) no pueden gestionar voltajes altos. La conexión en paralelo mantiene el voltaje bajo (cerca de los 12V-20V), lo que los hace ideales para estas tecnologías básicas.
- Seguridad en paneles mixtos: Si te ves obligado a mezclar paneles solares flexibles con rígidos (algo que no recomendamos, pero ocurre), el paralelo suele gestionar mejor las diferentes tecnologías si sus voltajes son idénticos.
Desventajas de la conexión en Paralelo
Aquí la física nos pasa factura en los materiales:
- Cables más gruesos y caros: Al sumar Amperios, estamos mandando muchísima cantidad de «agua». Si pasas de 20 Amperios, necesitarás cables de bajada muy gruesos (de 10 mm² o 16 mm²) para evitar que se incendien por el efecto Joule.
- Fusibles extra obligatorios: Cuando conectas 3 o más paneles en paralelo, la normativa eléctrica exige poner un fusible en serie en cada panel individual para evitar que, si un panel se cortocircuita, la energía de los demás fluya hacia él y lo queme.
- Más conectores en el techo: Los derivadores en Y ocupan espacio y son puntos extra donde puede fallar la impermeabilización si llueve mucho.
La Conexión Mixta (Serie-Paralelo): Para grandes instalaciones
Si tienes una autocaravana enorme, un autobús camperizado o una vivienda aislada en el campo, es posible que quieras instalar 4, 6 o incluso 8 paneles solares. En estos casos, hacer una conexión de placas solares puramente en serie o puramente en paralelo es inviable.
Si pones 6 paneles en serie, el voltaje superará los 120V (lo cual puede ser letal si lo tocas y quemará reguladores normales). Si pones 6 paneles en paralelo, el amperaje será masivo y derretirá los cables de bajada.
La solución es la conexión Mixta.
Consiste en crear pequeños «grupos» en serie, y luego conectar esos grupos en paralelo entre sí. Por ejemplo, si tienes 4 paneles: unes dos en serie (creando el Grupo A), unes los otros dos en serie (creando el Grupo B). Luego, tomas los cables del Grupo A y del Grupo B y los conectas en paralelo con un derivador en Y.
De esta forma, doblas el voltaje y doblas el amperaje de forma controlada, obteniendo lo mejor de los dos mundos: un arranque rápido por la mañana y una resistencia decente frente a las sombras.
Conectores MC4: El estándar de oro en seguridad solar
Para que todo lo anterior funcione sin que tu vehículo salga ardiendo, debes dominar el arte de las conexiones. En la energía solar profesional no se usa cinta aislante ni clemas (regletas) de electricista. Se utilizan conectores MC4.
Los MC4 son clavijas cilíndricas de plástico de alta dureza, resistentes a los rayos UV, que incluyen una junta tórica de goma. Cuando un conector MC4 macho encaja en un MC4 hembra, se bloquean mecánicamente (necesitas una llave especial para soltarlos) y quedan completamente sellados (IP67), soportando lluvia torrencial e incluso inmersiones temporales en charcos del techo.
Paso a paso: Cómo crimpar un conector MC4 sin fallos
No intentes hacer esto con unos alicates universales. Si el cable de cobre queda flojo dentro del pin metálico, se generará una resistencia, luego calor, y finalmente un fuego. Necesitas una crimpadora solar específica.
- Pela el cable: Usa un pelacables para retirar exactamente 1 centímetro de la funda exterior del cable solar (usa siempre cable de cobre estañado de doble aislamiento).
- Introduce el pin metálico: Si estás montando un MC4 macho, usa el pin de metal hueco por dentro. Inserta el cable de cobre desnudo hasta el fondo.

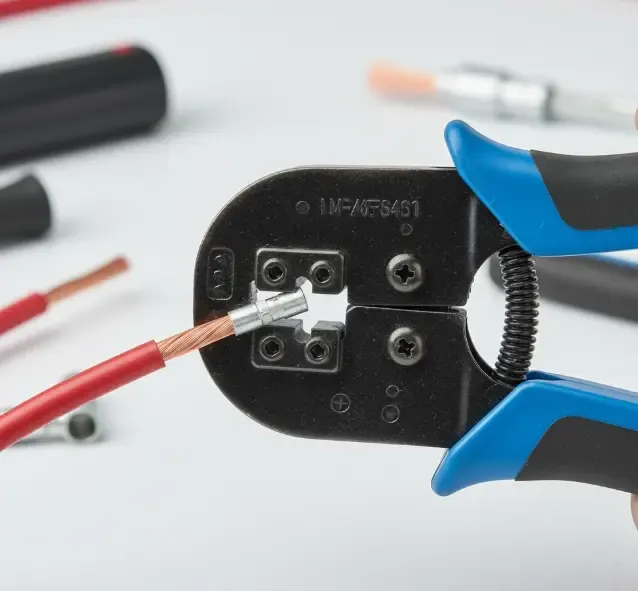

- Prensa con la crimpadora: Coloca el pin en la ranura correspondiente de la crimpadora solar (normalmente 4 mm² o 6 mm²) y aprieta con fuerza hasta que la herramienta haga «clic» y se abra sola. Debe quedar prensado formando un corazón o «B» abrazando el cable.
- Ensambla el plástico: Introduce el pin ya prensado por detrás del cuerpo de plástico del conector MC4 hasta que escuches un sonoro «clac». Eso significa que el pin se ha anclado en su sitio.
- Sella la humedad: Aprieta la tuerca trasera firmemente con las llaves MC4 para que la goma interna se expanda y selle el cable.
👉 Ver kits completos de crimpadora y conectores MC4 en Amazon
¿Cómo elegir la conexión según tu Regulador y tus Baterías?
Llegados a este punto, la decisión de la conexión de placas solares depende de los equipos que ya hayas comprado. Si aún estás diseñando tu sistema, sigue estos consejos de oro.
El escenario Serie (Recomendado para el 80% de los nómadas)
Elige conectar en serie si:
- Has invertido en un Regulador Solar MPPT de buena marca. El MPPT está diseñado para coger voltajes altos (como 60V o 80V) y transformarlos mágicamente en más amperios hacia tu batería.
- Tu furgoneta tiene poco espacio en el techo y quieres usar cables finos para no hacer grandes agujeros pasamuros.
- Normalmente aparcas en zonas despejadas (playas, desiertos, parkings amplios) donde las sombras parciales son poco frecuentes.
El escenario Paralelo
Elige conectar en paralelo si:
- Estás usando un regulador antiguo PWM (solo admiten voltajes muy cercanos al de tu batería).
- Vas a conectar el sistema de placas directamente a una estación de energía portátil (tipo EcoFlow o Bluetti) que tiene un puerto de entrada solar limitado a un máximo de 50 Voltios. Si conectas 3 placas en serie, superarás los 50V y quemarás la estación.
- Tu ruta nómada implica aparcar debajo de bosques de pinos y zonas con constantes sombras duras proyectadas sobre tu techo.
Las sombras: El enemigo mortal y el diodo de bypass
Hemos mencionado mucho las sombras, pero debemos desmentir un mito común. Muchos usuarios creen que si conectan en serie y hay una sombra, están perdidos por completo. Esto ya no es tan dramático gracias a la tecnología moderna.
La inmensa mayoría de los paneles solares rígidos modernos (de 100W en adelante) incluyen en su caja negra trasera unos pequeños componentes llamados diodos de bypass. Como explica la ciencia detrás de las células fotovoltaicas, estos diodos actúan como «desvíos de carretera».
Si conectas dos placas en serie y una se cubre por completo de sombra, el diodo de bypass de esa placa detecta el atasco y dice: «¡Por aquí no se puede pasar!». Automáticamente, abre un atajo para que la corriente de la placa buena atraviese la placa mala sin frenarse.
Es cierto que pierdes la energía de la placa tapada, pero gracias a los diodos, tu sistema serie no colapsa a cero. Por eso, hoy en día, incluso con algunas sombras, la eficiencia de un regulador MPPT con placas en serie sigue superando a la conexión en paralelo en la mayoría de los meses fríos. (Aprende más tácticas en nuestra guía sobre placas solares en invierno y días nublados).
Conclusión: Tu independencia energética empieza aquí
Enfrentarse a los cables por primera vez da vértigo, pero ahora entiendes que la conexión de placas solares no es un misterio reservado para electricistas titulados. Es pura lógica de tuberías de agua.
Recuerda el mantra de la autosuficiencia: La Serie suma Voltios, el Paralelo suma Amperios.
Armado con una buena crimpadora, conectores MC4 de calidad y cable de cobre estañado, estás listo para subir al techo de tu furgoneta o cabaña y realizar un trabajo profesional, estanco y seguro frente a incendios. Evalúa si tu regulador es MPPT o PWM, mira a tu alrededor para ver si aparcas bajo los árboles o bajo el cielo abierto, y elige la configuración que mejor se adapte a tu estilo de vida.
No dejes que los cables sueltos te intimiden. Haz tus cálculos, aprieta firmemente tus conectores hasta que escuches ese satisfactorio «clac», y disfruta del momento en el que el sol toque tus paneles y tu pantalla empiece a registrar energía limpia y gratuita fluyendo hacia tu hogar.
Y si quieres estar absolutamente seguro de que los cables que estás utilizando desde el techo hasta tu regulador son del grosor correcto para evitar pérdidas térmicas, visita de inmediato nuestra guía sobre el cálculo de cables y fusibles camper.
Preguntas Frecuentes (FAQ) sobre la Conexión de Placas Solares
1. ¿Puedo conectar placas solares de diferente potencia (ej. una de 100W y una de 150W)?
Como regla general, no es recomendable. Si las conectas en Serie, el panel grande de 150W se verá limitado por el amperaje del panel pequeño, perdiendo hasta 50W de potencia (efecto cuello de botella). Si las conectas en Paralelo, los voltajes deben ser exactamente idénticos (ej. ambas a 18V); si no lo son, la placa de mayor voltaje empujará electricidad hacia la pequeña, sobrecalentándola y quemando el panel a largo plazo.
2. ¿Cuántos paneles máximo puedo poner en serie?
El límite físico lo marca tu Regulador Solar o tu Estación de Energía Portátil. Mira la ficha técnica de tu equipo, donde pone «Max PV Input Voltage» (Voltaje máximo de entrada solar). Si tu regulador marca 100V, y tus placas tienen 20V cada una en circuito abierto (Voc), el máximo teórico que podrías poner en serie son 5 paneles (5 x 20V = 100V). Por seguridad y por los picos de frío invernal que suben el voltaje, es mejor no pasar de 4 en ese caso.
3. ¿Es obligatorio usar conectores MC4 o puedo soldar los cables?
Aunque soldar los cables de cobre con estaño y cubrirlos con funda termorretráctil marina es una conexión muy segura eléctricamente, no te permite desconectar los paneles si necesitas arreglar el techo de la furgoneta, pasar la ITV o reemplazar un panel dañado por granizo. Los conectores MC4 son el estándar porque combinan la estanqueidad total al agua con la modularidad «plug and play».
4. He conectado todo bien pero no entra carga a la batería. ¿Qué ocurre?
El error más común es no haber respetado el orden de encendido. Nunca conectes las placas solares al regulador si el regulador no está conectado previamente a la batería. El regulador necesita la energía de la batería para encender su «cerebro» interno y saber si está trabajando a 12V o 24V. Desconecta las placas (tapándolas con una manta para que no produzcan), conecta el cable de la batería, espera que se encienda la luz del regulador, y por último, conecta los cables MC4 de las placas solares.
5. ¿Tengo que apagar o tapar las placas antes de conectarlas?
Sí, es una práctica de seguridad excelente. Si el sol está dando fuerte, los conectores MC4 tienen energía viva en sus puntas. Al intentar conectarlos o desconectarlos en carga, se puede producir un micro arco eléctrico (chispazo) que deteriora el metal interno del conector y podría darte un leve calambre. Trabaja de noche, o tira una toalla opaca sobre las placas mientras haces la conexión.
